Микро-томография массивных образцов в высоком разрешении
nano3DX

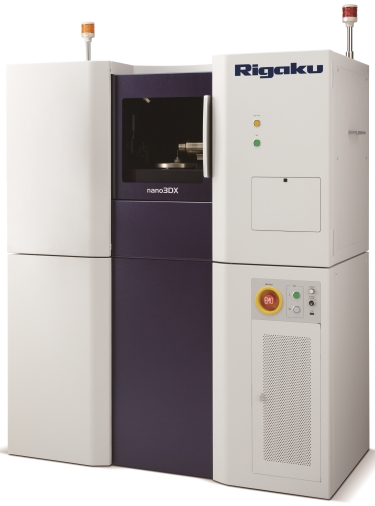

nano3DX от компании Rigaku это настоящий рентгеновский микроскоп (XRM), способный создавать 3D изображения компьютерной томографии (КТ) относительно массивных образцов в высоком разрешении. Создание таких изображений достигается при помощи высоковольтного рентгеновского источника с вращающимся анодом и CCD детектором с высоким пространственным разрешением. Вращающийся анод обеспечивает высокую скорость сбора данных, а так же имеет возможность легко переходить на другой материал анода для достижения наилучшего контраста в случае специфического типа образца.
Что такое рентгеновская микроскопия?
Томография это тонкое послойное реконструирование трехмерной структуры объекта. Микро-томография подразумевает что эти слои очень тонкие, достаточно тонкие для наблюдения их в оптическом микроскопе. Классическая томография – это длительный и трудоемкий процесс, который так же может привести к значительным изменениям в образце. В рентгеновской томографии изображение формируется из множеств изображений, получаемых при съемке всего образца при разных углах поворота. Полученное множество изображений автоматически обрабатывается сложными компьютерными алгоритмами. В результате получается трехмерное реконструированное изображение, которое потом может быть разрезано в любом направлении, проливая свет на понимание особенностей внутренней структуры объекта. Метод рентгеновской микроскопии обеспечивает визуализацию изучаемого объекта с разрешением выше микрометра (мкм).
Высококонтрастный рентгеновский микроскоп высокого разрешения
Новый nano3DX позволит Вам исследовать изнутри образцы практически любого типа, включая образцы с низким абсорбционным контрастом, например – углепластики (CFRP), или более плотные материалы, такие как керамические композиты. Это становится возможным за счет того, что nano3DX способен менять длину волны рентгеновского излучения для улучшения контраста или проникающей способности.
Главные особенности:
Ультра широкое поле зрения – в 25 раз выше по сравнению с сопоставимыми системами;
Переключение между 3-мя длинами волн (Cu, Co и MoKα) для оптимизации контраста в образцах с различной матрицей;
Геометрия параллельного пучка для высокого контраста и быстрого сбора данных;
Автоматический координатный столик с 5-ью осями – XYZ, вращение и система визуализации по направлению оси;
Высокое пространственное трёхмерное разрешение (3D) изображений;
Высоковольтный рентгеновский источник с вращающимся анодом;
Очень высокий контраст для материалов с содержанием легких элементов (Low-Z);
Современная система формирования изображения (CCD) в высоком разрешении.
