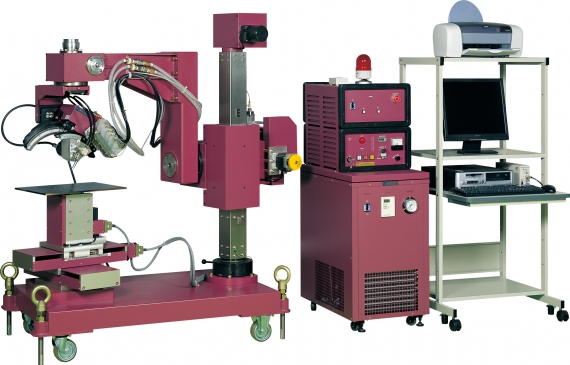

Прибор позволяет осуществлять неразрушающий замер остаточных напряжений, возникающих в металлических материалах, конструкциях и узлах после различных видов термообработки, а также в сварных швах и отливках.
Прибор снабжен специальной малогабаритной рентгеновской трубкой, а также портативным гониометром. Замер и обработка информации могут осуществляться с помощью персонального компьютера с программным обеспечением Windows.
Возможности
1) Неразрушающие измерения:
Прибор позволяет осуществлять неразрушающие замеры напряжений в материалах, используя принцип дифракции рентгеновских лучей.
(2) Легкость определения уровня напряжений:
С помощью персонального компьютера с программным обеспечением Windows осуществляют гониометрические расчеты и замеры интенсивности дифракции рентгеновских лучей. После чего путем соответствующей обработки полученной информации несложно определить уровень напряжений.
(3) Имеется возможность использования метода фиксирования угла ψ0 и метода фиксирования угла ψ (по параметрам θ-2θ или ψ-2θ):
В случае, когда плоскость кристалла имеет анизотропию, более точный результат измерения может быть получен методом фиксирования угла ψ, а не угла ψ0 (фиксация угла θ). Предыдущий метод предназначен, в частности, для проведения измерений в изделиях, полученных обработкой давлением, а также литьем и сваркой и имеющих крупнозернистую структуру.
(4) Множество специальных регулировочных функций на стенде для среднегабаритных образцов, позволяющих производить их установку.
Замер распределения напряжений во всех направлениях (распределение напряжений в горизонтальной плоскости) может быть произведен за одну установку образца. По желанию может быть использован либо методом равных наклонений, либо метод боковых наклонений.
(5) Меньше ограничений на форму рабочего образца:
Применение специальной малогабаритной рентгеновской трубки расширяет диапазон измерений, позволяя гибко подстраиваться под форму рабочего образца.
(6) Безопасность: Многоступенчатая безопасная процедура предотвращает возможность случайного выброса рентгеновских лучей в процессе установки образца.
