До настоящего времени, когда цель измерений включает различные типы анализа, требовалось множество приставок, каждая из которых предназначена для специальных измерений. Универсальная приставка, представленная здесь, устроена так, что в ней задействованы четыре подвижных оси, позволяющих проводить съемку полюсных фигур, тонких пленок, анализ напряжений на одном устройстве. Эта приставка – эпохальна с точки зрения того, как она делает ненужной проблематичную замену приставок, сохраняет Ваши деньги, время и пространство.

• Приставка охватывает все функции, выполняемые специальными приставками для полюсных фигур (метод на отражение и метод на просвет, с осцилляцией по оси γ ), для анализа напряжений (метод равного наклона, метод бокового наклона), для тонких пленок и приставкой вращения образца.
• Она эффективна для измерений на малых углах и получения полюсных фигур тонкопленочных образцов с поддержкой функции возвратно-поступательного автоматического позиционирования образца (минимальное смещение: 1 μм).
• Большие и толстые образцы также могут быть измерены (макс. диаметр: 40 мм, макс. толщина: 10 мм). Плоский 4” тонкий диск может быть закреплен с помощью вакуумной присоски, доступной в качестве опции.
• Оптическая юстировка углов по отношению к плоскости образца выполняется автоматически на системе D/MAX.

Спецификация:

α-ось (наклона) пределы изменения: 15 – 120° мин. шаг: 0.001°
β-ось (вращения в плоскости) пределы изменения: 360°, мин. шаг: 0.01°
Z-ось (движение вперед и назад) пределы изменения: 10 мм, мин. шаг: 0.001 мм
Y-ось (возвратно-поступательное движение в направлении угла 45°) пределы изменения: ± 10 мм
Размер образца Максимальный диаметр – 40 мм, толщина – 10 мм, 2” и 4” тонкий диск (дополнительно требуется вакуумная присоска)

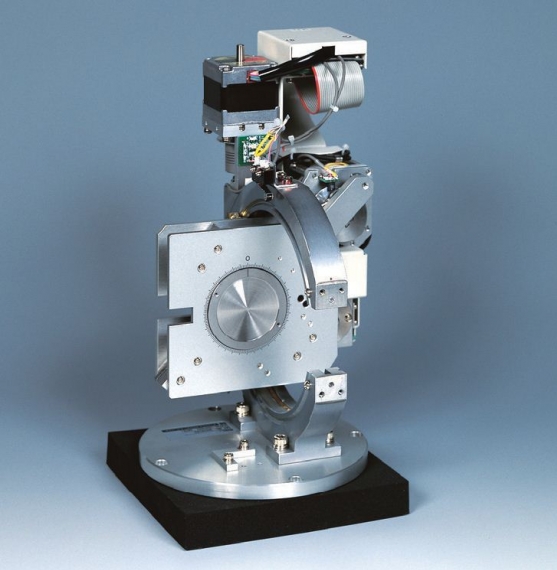

Многоцелевая приставка MPA-2000
