HDL-23

HDL-23 – сверхминиатюрная FULL HDTV камера, оснащенная тремя высокоэффективными прогрессивными CMOS сенсорами

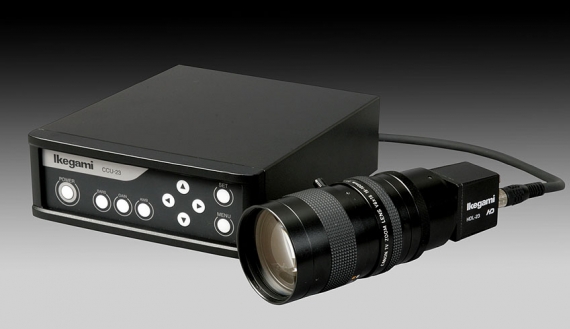

Несмотря на малые размеры, камера формирует изображение 1080p50 с очень естественной цветопередачей. Полная съемочная система состоит из камерной головки HDL-23 и базовой станции. Камеру можно применять для съемки с легкого крана-стрелки, а также использовать как видовую (POV). Матрицы камеры имеют размер 1/3”, чувствительность HDL-23 составляет F10, отношение сигнал/шум - 54 Дб, камера совместима со всеми панелями управления Ikegami, а в качестве опции в систему можно установить IP-кодер для подачи материала в сеть.



ХАРАКТЕРИСТИКИ


Высокоэффективные прогрессивные сенсоры CMOS
Для достижения горизонтального разрешения 1000 ТВЛ, чувствительности F10 и отношения сигнал/шум 54 дБ используются прогрессивные сенсоры CMOS 1920x1080.


Компактная и легкая камерная головка
Компактная и легкая камерная головка позволяет использовать ее для различных целей.


Различные выходные сигналы
Кроме двух выходов HD-SDI, доступны другие выходные сигналы, такие как DVI, HDMI (опция).

Камера одновременно поддерживает выходы для  SD VBS и Y / C.



Автоматическое управление уровнем видео
Синхронным управлением Auto Gain и Auto Knee, автоматически поддерживается правильный уровень видео даже при изменении условий освещения. Эта функция полезна при использовании компактных объективов с креплением C-байонет и ручным управлением диафрагмой, позволяя установить для диафрагмы самые лучшие настройки глубины фокусировки и чувствительности. Исходное усиление для AVC может быть установлено с шагом 3дБ, давая максимальное отношение сигнал/шум для каждого применения.


Column Adding
Функция Column Adding в два раза повышает стандартную чувствительность при использовании 2 горизонтальных колонок для каждого пикселя. Кроме того, в линии соединения стандартная чувствительность повышается в два раза при использовании 2 вертикальных рядов. В целом, стандартную чувствительность можно повысить в 4 раза в случае, когда требуется высокая чувствительность и можно пожертвовать некоторым уменьшением разрешения.

Командное управление ICCP
Камера поддерживает традиционный для Ikegami вещательный протокол командного управления (ICCP), поэтому вещательные панели дистанционного управления Ikegami, используемые с другими камерами для внестудийного видеопроизводства, могут также быть использованы для этой камеры POV, как часть общей вещательной системы управления камерами.

Основные параметры:

Система сканирования:              Выход сенсора CMOS: Прогрессивная 1920 x 1080 59.94 Гц/

                                                           50 Гц  Формат изображения: 16:9
Сенсор изображения:                         Три 1/3-дюймовых сенсора CMOS
Оптическая система:                            Призменная RGB
Крепление объектива:                        C-Mount
Требования к электропитанию:         +12В пост. тока ±10%
Потребляемая мощность:                   Примерно 20Вт
Вход сигнала управления:                  Ikegami Protocol
Рабочий диапазон температур:         От 0 до +40°C
Входные сигналы:                         Внешняя трехуровневая синхронизация: 0.6Vp-p / 75 ом x 1 канал
                                                     *The color frame from down converted output can’t be locked.
Выходные сигналы
   HD-SDI:           1080i/59.94 Гц, 50 Гц 0.8Vp-p / 75 Ом x 2 канала

(HDTV)

                                    DVI:               1920x1080p/59.94 Гц, 50Гц x 1 канал
                          HDMI (Опция):          1920x1080p/59.94 Гц, 50Гц x 1 канал
Файл движущегося/
Выход неподвижного изображения: JPEG 1920 x1080

неподвижного изображения:               Передача движущегося изображения: H.264 (6~12 Mbps)
(Опция)

SDTV (преобразованный
SD-VBS:    1.0Vp-p / 75 Ом x1канал

с понижением частоты):
                                        SD-Y/C:      Y : VS1.0Vp-p / 75 О x1канал
                                                          C : 0.286Vp-p / 75 Ом
Длина кабеля:                                   5м *может быть удлинен до 15 м с помощью 10м удлиняющего кабеля.
Размеры:                                            Головка: Ш34 x В40 x Г40 мм
                                                         CCU: Ш170 x В58 x Г200 мм
Вес:                                                   Головка: менее 0,1 кг
                                                         CCU: менее 3 кг

Эксплуатационные качества

Чувствительность:                             F10 при 2000лк, 3200K
Отношение сигнал/шум:                     54 дБ
Предельное разрешение:                    1000ТВЛ
Скорость затвора:                              От 1/60 до 1/2000 (59.94 Гц)
(Rolling Shutter)                                 От 1/50 до 1/2000 (50 Гц)
